Артикул:
SL-100

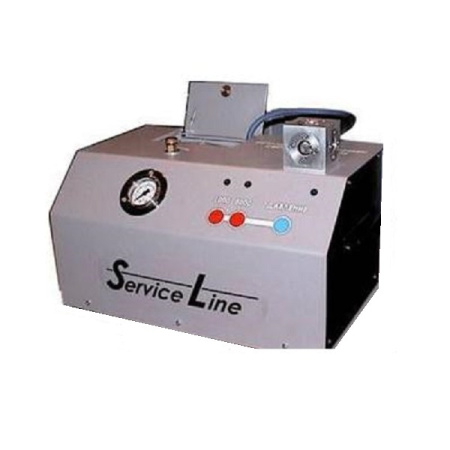

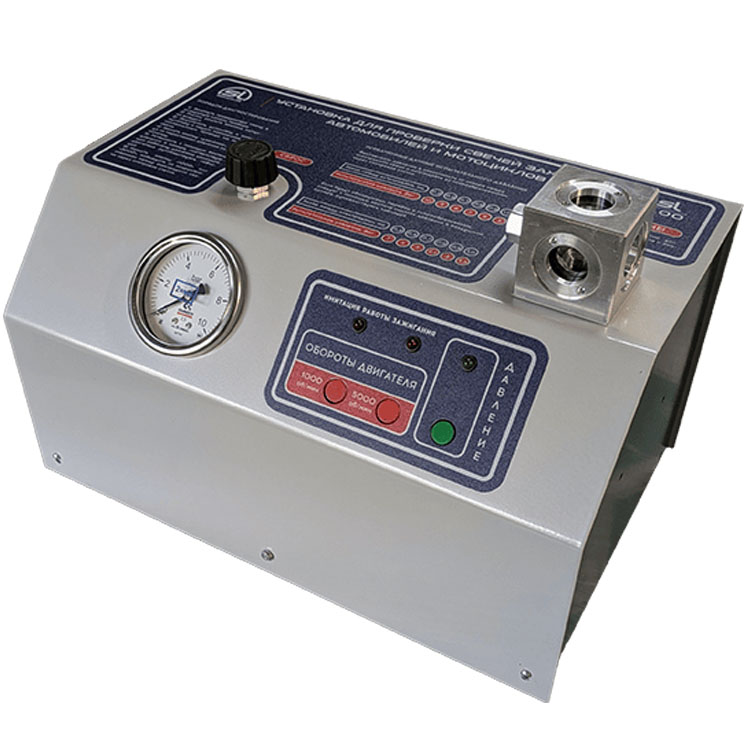

Прибор для проверки свечей зажигания SL-100
Прибор для проверки свечей зажигания SL-100 оснащен встроенным компрессором и питается от бортовой сети автомобиля 12В. Имеет два режима работы проверки свечей: на холостом ходу при 1000 оборотов и при 5000 оборотов. Развивает давление до 10 атм. Имеет небольшие габариты. Установка SL-100 предназначена для профессионального применения в условиях станций технического обслуживания автомобилей.
Описание:
С помощью данного прибора проверяются свечи зажигания легковых автомобилей на пробой изолятора, правильное искрообразование. Проверка свечей осуществляется в условиях приближенных к рабочим, т.е. под давлением не менее 10 бар и в режимах искрообразования соответствующих 1000 об/мин и 5000 об/мин.
Инструкция по эксплуатации SL-100
Установите на резьбовую часть свечи зажигания уплотнительное резиновое кольцо
Вверните свечу в специальное отверстие на проверочной камере
Убедитесь, что сбросник давления находится в положении «ЗАКРЫТО»
Если необходимо, разверните свечные электроды напротив смотрового окна камеры, поворачивая в нужную сторону фланец камеры ключом №24.
Внимание-Важно! Не проводите данную операцию, если в проверочной камере присутствует давление! Несоблюдение этого условия приведет к преждевременному износу уплотнений фланца!
Принцип работы:
Подсоедините «крокодилы» кабеля питания к аккумулятору – красный к плюсовой клемме, а черный на «массу». Включите тумблер питания установки.
Кратковременно нажмите кнопку ДАВЛЕНИЕ, создав в проверочной камере давление 2-3 бара
Убедитесь, что соединение свечи и проверочной камеры герметично. В противном случае, удерживая фланец камеры ключом №24, подтяните резьбовое соединение камеры и свечи свечным ключом до устранения утечек.
Подсоедините к свече высоковольтный провод установки
Нажмите и удерживайте кнопку ДАВЛЕНИЕ. При достижении давления 10-11 бар внутренний компрессор установки автоматически отключится.
Нажмите и удерживайте кнопку 1000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме холостого хода
Нажмите и удерживайте кнопку 5000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме максимальных оборотов
Время включения режимов 1000 и 5000 не более 15-20 сек.
Стравите давление в камере, повернув сбросник давления в положение ОТКРЫТО
Выключите тумблер питания установки
Отсоедините высоковольтный провод установки
Выверните свечу зажигания
Потребляемый ток в режиме диагностики, А 2
Потребляемый ток в режиме работы компрессора, V 14
Давление, Атм 16
Габариты, мм 360*250*230
Масса, кг 5
Прибор для проверки свечей зажигания SL-100 оснащен встроенным компрессором и питается от бортовой сети автомобиля 12В. Имеет два режима работы проверки свечей: на холостом ходу при 1000 оборотов и при 5000 оборотов. Развивает давление до 10 атм. Имеет небольшие габариты. Установка SL-100 предназначена для профессионального применения в условиях станций технического обслуживания автомобилей.
Описание:
С помощью данного прибора проверяются свечи зажигания легковых автомобилей на пробой изолятора, правильное искрообразование. Проверка свечей осуществляется в условиях приближенных к рабочим, т.е. под давлением не менее 10 бар и в режимах искрообразования соответствующих 1000 об/мин и 5000 об/мин.
Инструкция по эксплуатации SL-100
Установите на резьбовую часть свечи зажигания уплотнительное резиновое кольцо
Вверните свечу в специальное отверстие на проверочной камере
Убедитесь, что сбросник давления находится в положении «ЗАКРЫТО»
Если необходимо, разверните свечные электроды напротив смотрового окна камеры, поворачивая в нужную сторону фланец камеры ключом №24.
Внимание-Важно! Не проводите данную операцию, если в проверочной камере присутствует давление! Несоблюдение этого условия приведет к преждевременному износу уплотнений фланца!
Принцип работы:
Подсоедините «крокодилы» кабеля питания к аккумулятору – красный к плюсовой клемме, а черный на «массу». Включите тумблер питания установки.
Кратковременно нажмите кнопку ДАВЛЕНИЕ, создав в проверочной камере давление 2-3 бара
Убедитесь, что соединение свечи и проверочной камеры герметично. В противном случае, удерживая фланец камеры ключом №24, подтяните резьбовое соединение камеры и свечи свечным ключом до устранения утечек.
Подсоедините к свече высоковольтный провод установки
Нажмите и удерживайте кнопку ДАВЛЕНИЕ. При достижении давления 10-11 бар внутренний компрессор установки автоматически отключится.
Нажмите и удерживайте кнопку 1000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме холостого хода
Нажмите и удерживайте кнопку 5000. Наблюдайте, правильно ли происходит процесс искрообразования в режиме максимальных оборотов
Время включения режимов 1000 и 5000 не более 15-20 сек.
Стравите давление в камере, повернув сбросник давления в положение ОТКРЫТО
Выключите тумблер питания установки
Отсоедините высоковольтный провод установки
Выверните свечу зажигания
Технические характеристики SL-100
Питание, V 12Потребляемый ток в режиме диагностики, А 2
Потребляемый ток в режиме работы компрессора, V 14
Давление, Атм 16
Габариты, мм 360*250*230
Масса, кг 5
Галерея
1/1
—
|
Страна производства
|
КНР |
|
Бренд
|
Service Line |
|
Питание, V
|
12 |
|
Потребляемый ток
|
в режиме диагностики, А 2 |
|
Потребляемый ток
|
в режиме работы компрессора, V 14 |
|
Давление, Атм
|
16 |
|
Габариты, мм
|
360*250*230 |
|
Масса, кг
|
5 |
