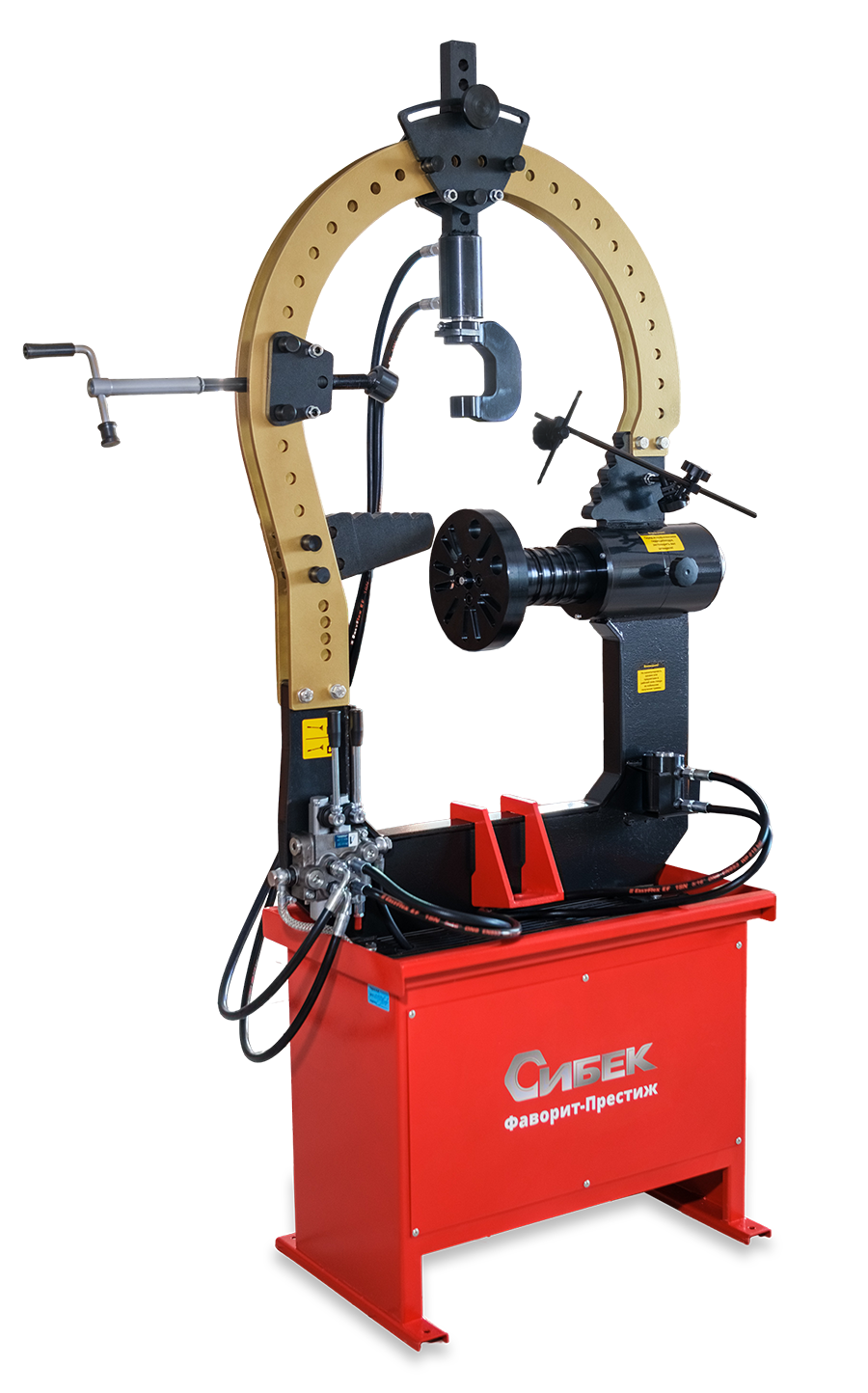

Стенд для правки литых дисков Фаворит-Престиж

Фаворит-Престиж (без электропривода) (220/380В)

Описание:
Стенд для правки дисков «Фаворит-Престиж» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой.
Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

Основные преимущества стенда:
– эргономичность, позволяющая сократить время ремонта и утомляемость оператора;
– множество аксессуаров и регулировок, позволяющих производить сложный ремонт;
– два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;
– большое усилие в зоне правки;
– возможность правки больших дисков, диаметром до 26 дюймов.

Принцип работы:
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Престиж» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Престиж». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

Технические характеристики Фаворит-Престиж:

Диаметр посадочной полки устанавливаемого диска, дюймов 10-26
Ширина устанавливаемого диска, дюймов, не более* 13
Напряжение питания, В ~220±10%, ~380±10%
Потребляемая мощность, кВт, не более 1,3
Рабочее давление в гидросистеме, кгс/кв.см не менее 150
Максимальное выходное давление гидронасоса, кгс/см.кв. 250
Производительность гидронасоса, л/мин 1,35
Максимальное усилие, развиваемое рабочим цилиндром, Н 50000
Рабочий ход штока гидроцилиндра 1, мм 30
Рабочий ход штока гидроцилиндра 2, мм 65
Степень защиты оболочки, IPX0
Наличие привода Привод отсутствует
Наличие откидного кронштейна +
Наличие токарного суппорта -
Габаритные размеры min (ДхШхВ), мм** 615x1030x1880*
Габаритные размеры max (ДхШхВ), мм*** 615x1195x1990**
Габаритные размеры в упаковке (ДхШхВ), мм, не более 700x1210x1555
Вес нетто, кг 267
Вес брутто, кг 300
* — в зависимости от вылета и внешней формы диска;
** – упоры не установлены
*** — упоры установлены в крайние положения

Станок выпускается в различных вариантах окраски:


С этим товаром дополнительно приобретают (опция)

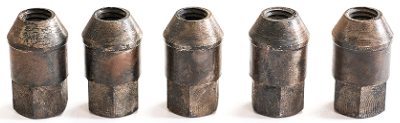

Комплект удлиненных гаек крепления диска для стенда «Фаворит» (37 мм) Цена:3000 руб.

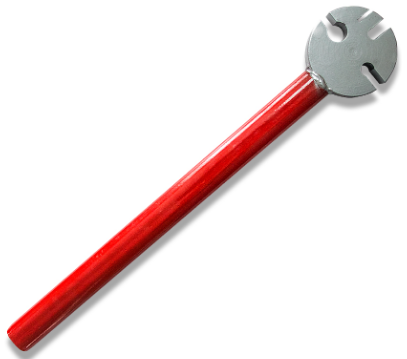

Ключ пазовый. Цена: 4000 руб.

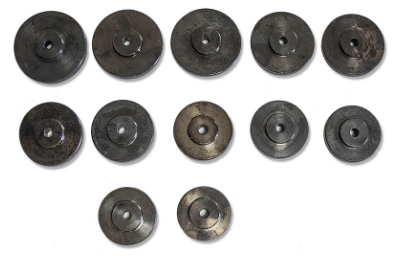

Дополнительные центрирующие шайбы. Цена: 31600 руб.
